Замена разъемов

Разъемы (порт питания MagSafe/USB‑C, разъёмы USB‑A/HDMI на док‑модулях, аудиоразъём, разъём камеры и т. п.) — критические элементы интерфейса MacBook. Их отказы приводят к невозможности зарядки, передаче данных, подключению периферии и замене экрана. Статья описывает технический подход к диагностике, демонтажу и замене разъёмов на платах MacBook, требования к инструментам, меры предосторожности и типичные ошибки.

Область применения

Материал ориентирован на сервис‑инженеров и опытных радиолюбителей с навыками пайки SMD, термообработки и диагностикой БП ноутбуков. Информация применима к широкому кругу моделей MacBook (Intel и Apple Silicon), но в моделях на Apple Silicon некоторые разъёмы тесно интегрированы в плату/модуль и их замена может быть затруднена или нецелесообразна.

Необходимые инструменты и расходники

• Точный набор отверток (Pentalobe, Torx, Phillips и пр.).
• Станция горячего воздуха (термофен) с контролем температуры и потока.
• Микропаяльник 25–60 Вт с тонким жалом и температурной ручной регулировкой.
• Тонкие пинцеты (несколько типов), лопатки для вскрытия, присоска.
• Травильная лента (kapton), термостойкие пластины и металлические экраны.
• Флюс (безкоррозионный), припой 0.3–0.5 мм, припой с крошкой (скаффолдинг при необходимости).
• Отсос припоя/медная оплётка, микроскоп или увеличительное стекло.
• Мультиметр, источник питания лабораторный с ограничением тока, осциллограф (по возможности).
• Запасные разъёмы (оригинал/аналог OEM), если требуется — шлейфы и монтажные элементы.
• Антистатический коврик, заземление, защитные очки.

Предварительная подготовка

1. Сбор требований по модели. Определить точный модельный номер (например, MacBook Pro A1706/A1708, MacBook Air A1466, MacBook Pro 13″ M1) — на разных платах разъёмы расположены и закреплены по‑разному.
2. Получение схем/boardview/boardview‑файла и сервисной документации — обязательный этап для понимания схемы питания и коммутаций.
3. Визуальная инспекция: наличие механических повреждений, следов коррозии, трещин в пайке или PCB, отсутствие контактных площадок.
4. Сброс остаточного заряда — отключение батареи (если доступна отдельная шлейф‑линия) перед вмешательством.

Диагностика неисправностей разъёма

• Визуальный осмотр контактов на предмет обрыва, обгорания, деформации или накоплений грязи/коррозии.

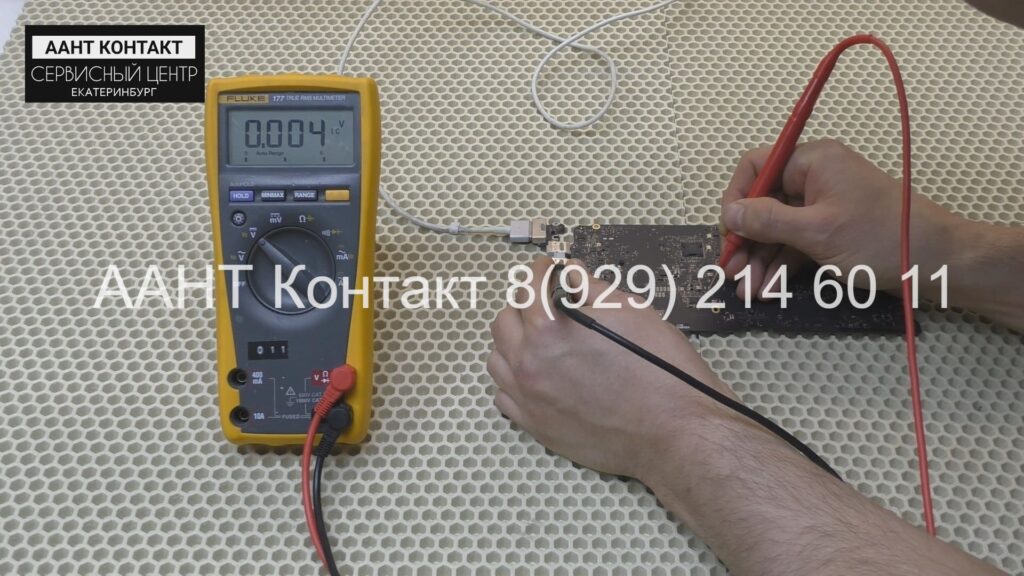

• Измерение непрерывности контактов разъёма до соответствующих тест‑точек на плате (используя boardview).
• Проверка питания на линиях (VBUS, 5V/9V/15V/20V для USB‑C PD; PP3V3, PP5V и т. п.) при подаче внешнего питания через ограниченный ток.
• Тестирование сигналов данных (D+/D−, USB SuperSpeed дифференциальные пары, USB‑C CC линии, USB‑C SBU, DP/Alt Mode) с осциллографом или с помощью USB‑анализа/кабелей с индикаторами.
• Проверка цепей защиты: предохранители, TVS‑диоды, MOSFET’ы/дроссели, контроллеры питания. Часто отказ разъёма связан не с самим механическим элементом, а с предохранителем или TVS.
• Проводить диагностику на неразобранном аппарате только в случае необходимости и с соблюдением мер безопасности.

Подготовка к замене

• Зафиксировать ориентацию разъёма, фотографировать позицию и крепления перед демонтажем.
• Удалить соседние компоненты, защищая от перегрева чувствительную электронику (модуль RAM, конденсаторы рядом и т. п.) с помощью термозащитных экранов и крафт‑ленты.
• Если разъём многоконтактный и имеет механические крепления (болты/стойки), удалить крепления и аккуратно высвободить разъём.

Техника демонтажа

1. Подготовка температурного профиля: обычно 250–320 °C на станции горячего воздуха, снижая по мере нагрева; поток воздуха минимальный для избегания «взлёта» мелких деталей.
2. Поддув горячим воздухом с равномерным нагревом области, предварительно нанесён флюс на паяные контакты.
3. Извлечение разъёма с помощью точных пинцетов после размягчения припоя.
4. Очищение площадок: удаление остатков припоя с помощью оплётки/отсоса и флюса, проверка целостности контактных площадок и восстановление меди при необходимости (травление/пайка проводников, использование латунных прокладок).
5. В случае повреждения посадочных площадок — применение SSD (solder mask repair), наложение медной шины или замена участка дорожки.

Установка нового разъёма

• Проверка посадочного места и соответствия разъёма.
• Механическое позиционирование: использовать крошечные капли флюса/припоя для фиксации перед окончательной пайкой.
• Нагрев правильными последовательностями: сначала прогреть подложку, затем контакты снизу, паять равномерно, чтобы избежать перекоса и «микрощелей».
• Проверка прочности механических креплений (винты, стойки) и при необходимости восстановление крепежных элементов.
• Визуальная проверка пайки под микроскопом: отсутствие мостов, холодных пайок, поломанных контактов.

Проверка после замены

• Первичная проверка мультиметром на короткие замыкания между линиями питания и землёй.
• Питание с лабораторного блока с ограничением тока (например 1 A–2 A) и мониторинг потребления.
• Тестирование функций: зарядка аккумулятора, передача данных, обнаружение устройств, проверка USB‑C PD negotiation (если применимо), стабильность сигналов Thunderbolt/DisplayPort при подключении внешнего монитора.
• Тестирование механики: прочность вставления/вынимания кабеля, отсутствие люфта.

Типичные проблемы и способы их решения

• Механические повреждения посадочных отверстий или втулок — восстановление с помощью хомутов/петелек, использование эпоксидных фиксирующих средств после восстановления контактов.
• Плохой контакт после замены — проверить смещение, холодные пайки, деформацию ножек контроллера.
• Срабатывающие TVS или предохранители — заменить и идентифицировать первопричину (перегрузка, короткое, внешнее устройство).
• Проблемы с USB‑C PD — проверить контроллер CC, резистивные делители, дроссели и микросхемы управления PD; иногда требуется программное обновление контроллера (если поддерживается).
• В моделях Apple Silicon многие интерфейсы тесно интегрированы в SoC/платы; при частых или сложных неисправностях целесообразна замена всей платы или обращение в авторизованный сервис.

Меры предосторожности и безопасность

• Не проводить пайку на подключённой батарее. Всегда отключать аккумулятор перед тепловой обработкой.
• Использовать ESD‑защиту: заземление, антистатические браслеты и коврики.
• Контролировать температурные режимы, чтобы не повредить легкоплавкие компоненты или PCB‑слои.
• При работе с USB‑C/PD линиями соблюдать осторожность: высокое напряжение (до 20 V) и токи требуют ограничения на источнике при диагностике.

Заключение

Замена разъёмов на MacBook — процесс, требующий точности, знания схемы и правильного оснащения. Ключ к успешному ремонту — качественная диагностика (определение первопричины неисправности), аккуратный демонтаж с минимальным нагревом соседних компонентов и правильная пайка с последующей функциональной проверкой. В сложных случаях, особенно для современных MacBook на Apple Silicon, рекомендуется обращаться к специализированным сервисным центрам или использовать оригинальные комплектующие и документацию.
